Exemple CTA

Fonction équipement : régulation froid analogique

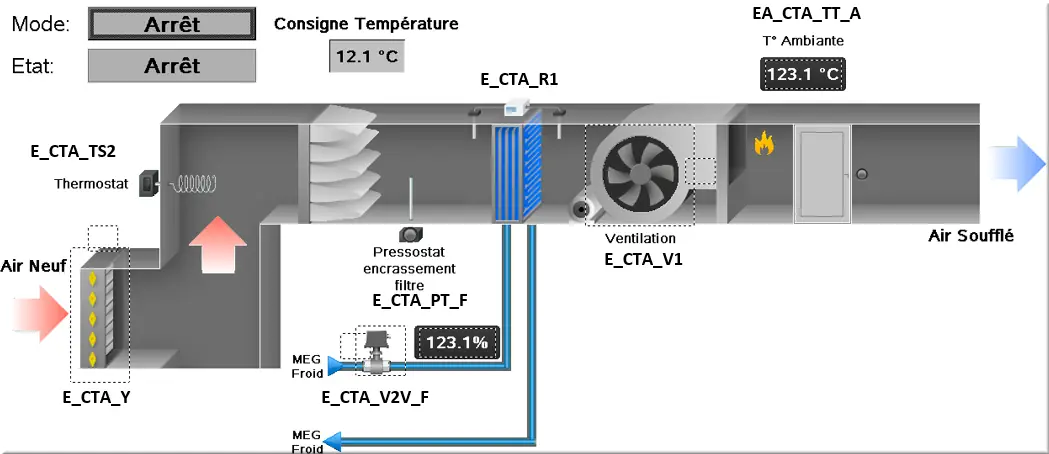

Figure 1 : CTA RFA

1.1 Descriptif de l’équipement

1.2 Les fonctions équipements

• Gestion CTA ;
• Gestion du dégivrage.

1.3 Les conditions

1.4 Les Actions

1.4.1 Gestion demande de dégivrage

1. Mode 1 : Forcé ;
• Sur demande opérateur ;
• Dure un temps défini ;
2. Mode 2 : Delta P ;
• Demande si pression inférieure au seuil ;
• Fin de demande si pression supérieure au seuil ou tempo ;
3. Mode 3 : Horodatage / thermostat ;
• Demande sur horodatage : 10 plages possibles ;
• Fin demande sur fin d’horodatage ou thermostat.

1.4.2 Fonction CTA

Filtre :

1. Un défaut non bloquant s’active lorsque la pression en sortie du filtre est trop faible sur filtre encrassé.

Ventilation :

1. Marche ventilation si :
• Registre d’air ouvert : fin tempo ouverture registre ;
• Pas de défaut bloquant.

Porte :

1. Verrouillage porte si :
• CTA en marche ;
2. Déverrouillage porte si :
• CTA à l’arrêt + fin de tempo.

Registre :

1. Ouverture registre si :
• CTA en marche ;
2. Fermeture registre si :
• CTA à l’arrêt ;
• Défaut bloquant.

Dégivrage :

1. Lancement sur demande dégivrage ;
2. Fermeture vanne et lancement tempo ;
3. Fin de tempo et dégivrage actif ;
4. Perte demande dégivrage, lancement égouttage + lancement tempo ;
5. Fin de tempo et lancement glaçage + lancement tempo ;
6. Arrêt dégivrage actif sur fin de tempo.

Lavage :

Lancement du mode lavage :

1. Fermeture du registre Air repris ;
2. Ouverture registre air neuf ;
3. Ouverture registre air extrait ;
4. Régulation de la vitesse du ventilateur de soufflage de la CTA consigne de vitesse de lavage ;
5. Mise en mode lavage de la station de vanne.

Le mode lavage de la station de vanne est le même que le dégivrage sauf que l’on ne tient pas compte du thermostat mais que l’on régule sur une température de soufflage.
Le mode lavage est sur une durée ou sur demande opérateur.

1.4.3 Gestion station de vanne

Batteries et circuit froid : permet de refroidir l’air :

1. Régulation avec une électrovanne asservie par un PID ;
2. Autorisation de régulation vanne froid et pompe si :
• Pas de défaut bloquant ;
• Pas de dégivrage actif ;
• Ventilateur en marche ;
• Registre ouvert ;
3. Perte autorisation régulation vanne froid si :
• Défaut bloquant ;
• Ou demande de dégivrage.

1.5 Gestion des alarmes et défauts

Gestion des alarmes (non bloquants) et les défauts (bloquants)

1. Alarme (ALR) : Pas de réarmement nécessaire, alerte seulement l’opérateur en supervision ;
2. Défaut (DEF) : Réarmement via le bouton poussoir de réarmement physique ou via la supervision obligatoire ;
3. Validation (VAL).

Colonne Action apparition : Discordance RDM = Discordance entre le RDM et l’état de la sortie pendant X secondes.

1.6 Paramètres

PARAM_DEGIV :

PARAM_CTA :

1.7 Synthèse

Test fonction :

Validation de la fonction :
